ES 系列地震儀

在家設一座測站加入 TREM-net

ES-Net 與 ES-Pro 是 ExpTech 自行設計的三軸 MEMS 加速度型地震儀。固定在家中地板、連上 Wi-Fi,就會即時量測震度並回傳 ExpTech,用在 DPIP 的即時震度。

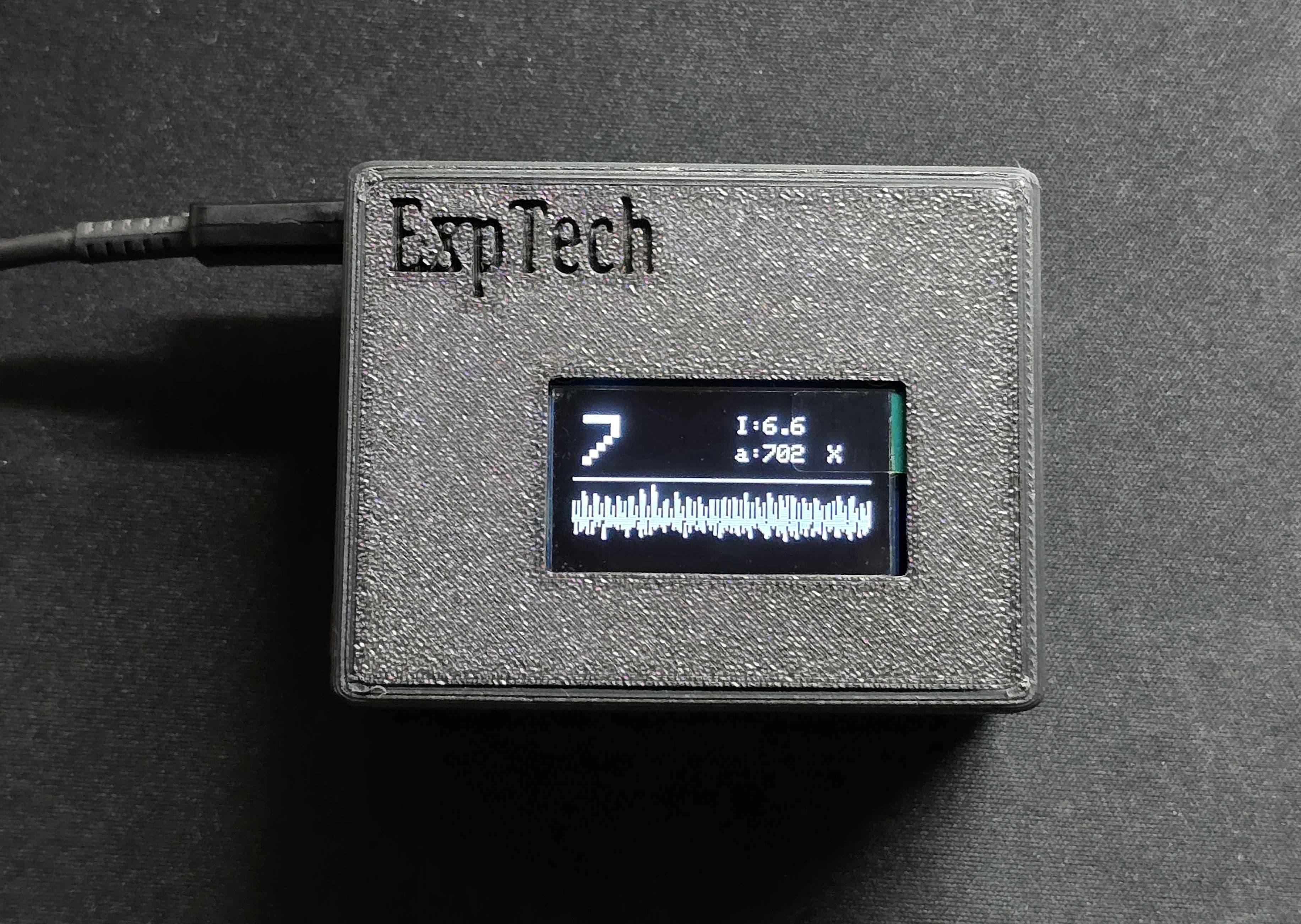

ES-Pro 地震儀:黑色外殼印有 ExpTech,正面 OLED 螢幕顯示震度與波形
ES-Pro

測站能做什麼

你家的震度,也是全臺震度的一部分

地震儀每秒量測 50 筆三個方向的加速度,在本機計算計測震度,用 Wi-Fi 即時回傳 ExpTech。

  • 即時量測本機震度

    三軸 MEMS 加速度計以 50 SPS 取樣,用日本氣象廳(JMA)的方式換算計測震度。開機後累積 60 秒資料就開始輸出。

  • 用在 DPIP 的即時震度

    開啟併網模式的測站,資料會進入 TREM-net(TREM 地震觀測網),用在 DPIP 的即時震度等服務。

  • 兩座核心節點同時接收

    每台測站同時連線臺南與東京兩座核心節點,其中一座故障時,另一座照常接收與運算。

  • 自動校時

    連上 Wi-Fi 後自動以 NTP 校時,資料的時間戳通常在 ±10 ms 以內,可以和其他測站、地震報告比對。

  • ES-Pro 直接看震度

    OLED 螢幕顯示本機震度、加速度與最近約 12.8 秒的波形;本機震度達 2 級以上時,蜂鳴器會提示。

  • 接電腦看波形

    用 USB Type-C 接上電腦,以開源的 QuakeWatch-Pro 即時查看三軸波形、頻譜與計測震度。

蜂鳴器在地震儀本身感受到搖晃後才響,不是地震速報。要在強震抵達前收到中央氣象署的強震即時警報,請使用 DPIP 等地震速報 App。

資料流程

  1. 地震發生
  2. 測站量測三軸加速度
  3. 本機換算計測震度
  4. 同時回傳臺南、東京
  5. 兩地各自運算
  6. DPIP 即時震度

資料怎麼使用

從一台測站到全臺即時震度

全臺的 ES 系列測站即時回傳資料,ExpTech 用來計算即時震度與波形。ExpTech 轉發中央氣象署的強震即時警報,用 DPIP 送到手機。TREM 系統也會用測站資料自行解算 TREM EEW。TREM EEW 不是官方資訊,依《氣象法》只提供給特定用戶,不對不特定大眾發布,一切以中央氣象署發布為準。

  1. 01安裝測站地震儀固定在室內地板,連上 2.4 GHz Wi-Fi。
  2. 02即時回傳每 0.5 秒送出震度與感測資料,同時送到臺南與東京。
  3. 03計算震度兩座核心節點各自計算全臺即時震度與波形,互相同步。
  4. 04解算 TREM EEWTREM 系統用測站資料解算 TREM EEW,只提供給特定用戶,不對大眾發布。
  5. 05送到 App推播服務把即時震度與轉發的中央氣象署強震即時警報送到 DPIP。

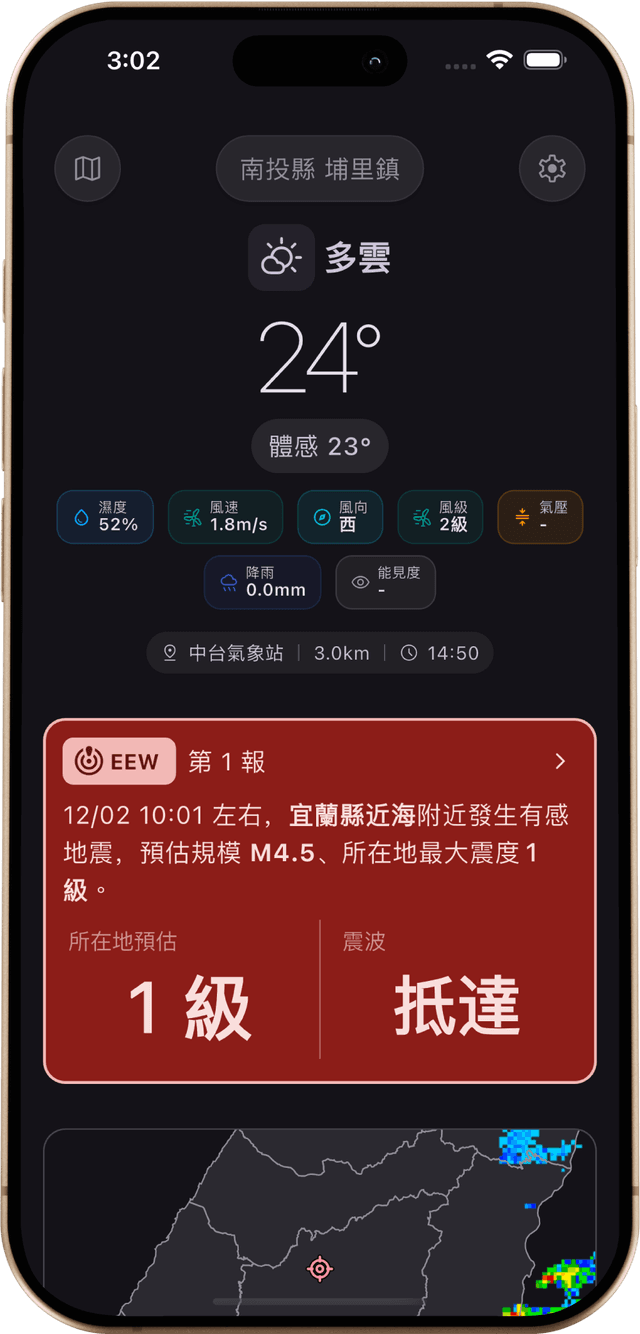

實際畫面2024 年 4 月 3 日花蓮地震,DPIP 顯示中央氣象署強震即時警報與即時震度

測站資料如何回傳、處理與備援,請參考技術文件。

機型與價格

兩種機型,量測功能相同

ES-Net 與 ES-Pro 的量測、校時與通訊功能相同;ES-Pro 另外加上 OLED 螢幕與蜂鳴器。兩款都附電源插頭與 1 公尺 Type-C 線材。

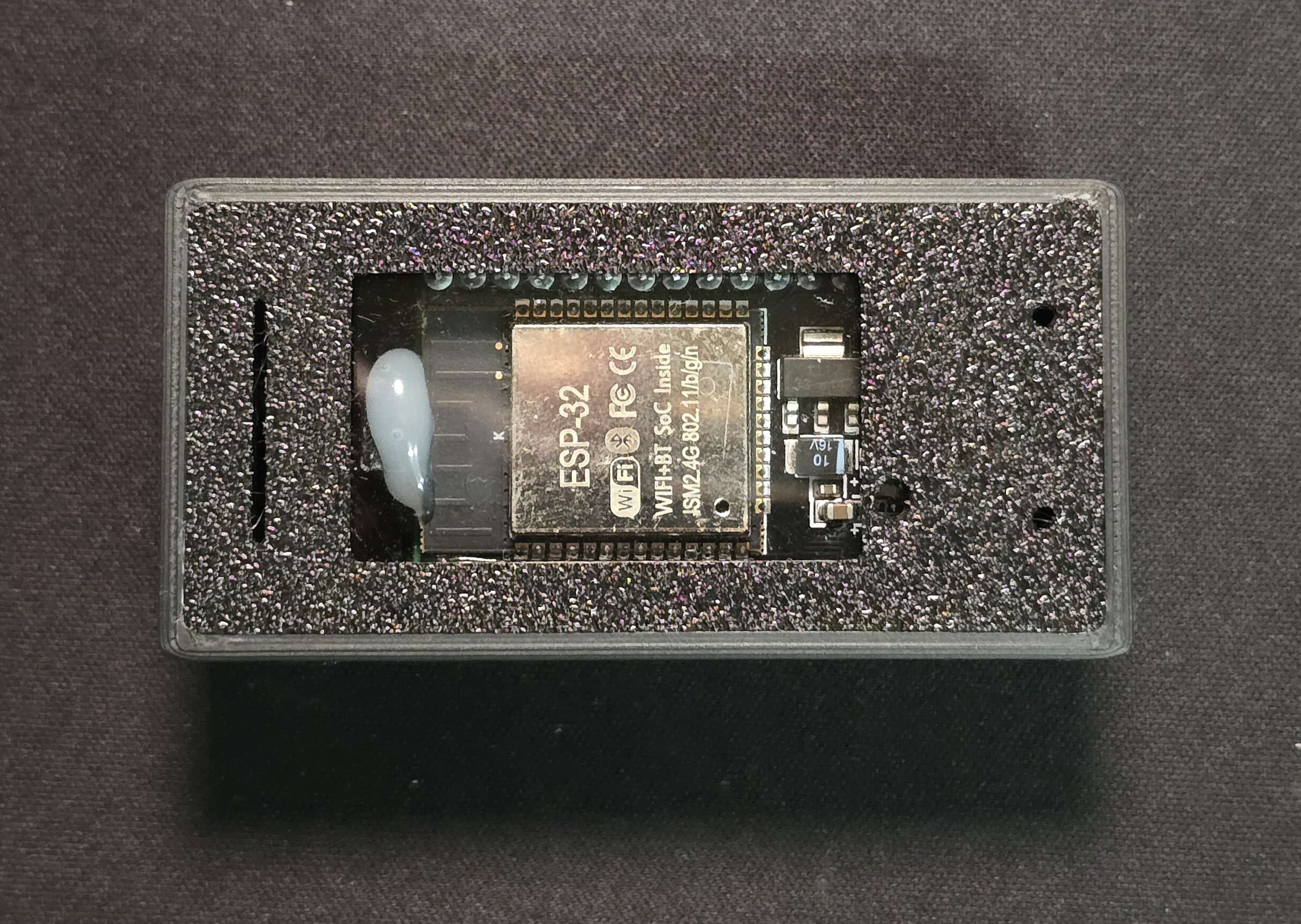

ES-Net 地震儀:黑色長方形外殼,開口內可以看到 ESP32 主板

ES-Net

基本款,沒有螢幕與蜂鳴器。

  • 70 × 35 × 24 mm
  • 三軸 MEMS · 50 SPS
  • Wi-Fi 2.4 GHz
  • USB Type-C 供電

售價NT$ 1,200原價NT$ 1,500

  • 附電源插頭與 1 公尺 Type-C 線材
ES-Pro 地震儀:黑色外殼印有 ExpTech,正面 OLED 螢幕顯示震度與波形

ES-Pro

加上 OLED 螢幕與蜂鳴器,不用手機就能看到本機震度。

  • 70 × 54.5 × 34 mm
  • OLED 128 × 64
  • 蜂鳴器
  • USB Type-C 供電

售價NT$ 1,800原價NT$ 2,200

  • 附電源插頭與 1 公尺 Type-C 線材
  • 螢幕顯示本機震度、加速度與波形

查看 ES 系列產品文件

購買流程

從登記到測站上線

地震儀採登記購買,步驟從確認條件到測站上線。

  1. 確認安裝條件

    家中要有 2.4 GHz Wi-Fi、穩定的室內地面,附近有電源插座。

  2. 填寫登記表單

    填寫安裝地址、聯絡資料與安裝位置照片,並閱讀表單內的說明。

  3. 聯繫測站工程師

    用 Instagram 或 Discord 聯繫測站工程師,取得賣貨便下單連結。

  4. 審核與出貨前測試

    預計 1–2 週內完成審核,並在出貨前測試地震儀。

  5. 到門市取貨

    寄出後約 3–5 天,可到 7-ELEVEN 門市取貨。

  6. 安裝並設定 Wi-Fi

    固定地震儀、用 ExpTech Home 設定 Wi-Fi,再通知測站工程師。

安裝條件

安裝前請確認三件事

這三項都要符合,少了一項,測站就無法正常運作。

不符合這些條件而無法正常運作時,不能退貨。

  1. 條件 1

    2.4 GHz 家用 Wi-Fi

    地震儀只支援 2.4 GHz,要連網才能回傳資料。路由器只開 5 GHz 時,請開啟 2.4 GHz。

    不能使用手機熱點或公共免費 Wi-Fi。

  2. 條件 2

    室內穩定的地面

    固定在室內地板上,避開會被碰撞、常有非地震晃動的位置。地震儀沒有防水(IP10)。

    碰撞或其他晃動都會被當成地動,造成誤報。

  3. 條件 3

    附近有電源插座

    隨附 1 公尺 Type-C 線材,安裝位置附近要有插座,可以使用延長線。

    使用延長線時,延長線也要固定好。

購買登記

填寫登記表單

送出表單後,請主動聯繫測站工程師取得下單連結。

表單需要的資料

  1. 01

    安裝位置的完整地址與樓層

    用於測站定位與校正,請填寫完整地址。

  2. 02

    申請人姓名

    用於登記與寄貨聯繫。

  3. 03

    申請人手機號碼

    用於登記與寄貨聯繫。

  4. 04

    安裝位置照片

    預計放置地震儀的位置與周圍環境。

以上資料只用於安裝與後續聯繫,不會對外公開。

前往登記表單(外部連結)

固定地震儀

先固定,再接電源

方向與擺放位置會影響資料品質。收到地震儀後,先依下面的順序固定好,再設定 Wi-Fi。

固定的順序

  1. 01箭頭朝向正北
  2. 02用底座黏膠黏在地板上
  3. 03接上電源,確認指示燈亮起

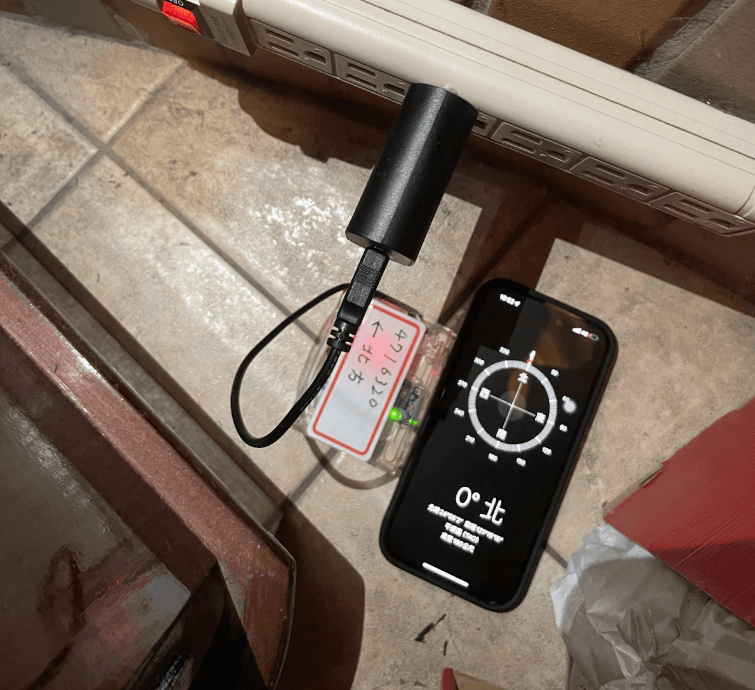

安裝示範:地震儀上標示的箭頭朝向北方,旁邊的手機指南針顯示 0° 北
箭頭朝向正北用手機的指南針找到正北,讓地震儀上的箭頭朝向正北。方向會影響兩個水平軸的方位。

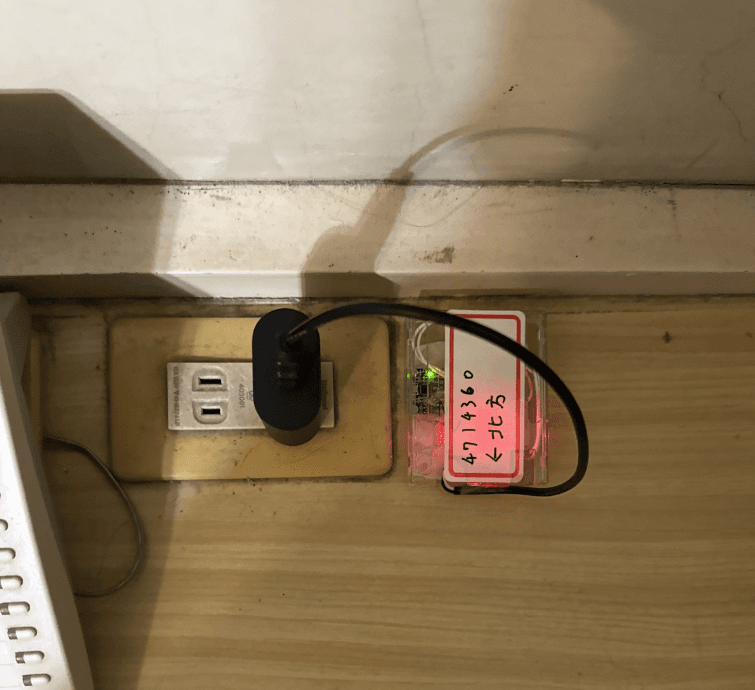

安裝示範:地震儀黏貼在牆邊地板上,電源插在旁邊的插座
黏在穩定的地板上用底座附的黏膠,把地震儀牢牢黏在室內地板上,再用隨附的線材接上插座。

設定 Wi-Fi

用 ExpTech Home 設定 Wi-Fi

在手機的 ExpTech Home 裡用藍牙設定,不需要電腦。手機要開啟藍牙與定位,並允許 App 使用。

ExpTech Home

ES 系列地震儀的設定 App,用來設定 Wi-Fi 與更新韌體。

  1. 01

    進入配網模式

    按住重設按鈕約 5 秒,直到 LED 快速閃爍。ES-Pro 螢幕會顯示「BLE Pairing」。

  2. 02

    開始設定

    打開 ExpTech Home,點「快速設定」→「開始設定」,手機靠近地震儀。

  3. 03

    選擇測站

    從清單選擇你的地震儀,名稱格式是「型號_裝置 ID」。

  4. 04

    選擇 Wi-Fi

    選擇 2.4 GHz 網路並輸入密碼;隱藏的網路可以用「手動輸入」加入。

  5. 05

    保持併網模式

    「啟用併網模式」預設開啟。要加入 TREM-net,請保持開啟。

  6. 06

    看燈號確認

    LED 慢速閃爍是正在連線;熄滅代表已經連上,開始正常運作。

按住重設按鈕不到 5 秒就放開,會進入更新韌體用的 BLE OTA 模式(LED 恆亮)。拔掉電源再接上,重新按住一次即可。

完整設定步驟連線模式的差別疑難排解

加入觀測網

通知工程師,等待上線

連上 Wi-Fi 後,請到 Discord 通知測站工程師。ExpTech 會先觀察3–5 天的資料品質,確認沒有問題後,測站會顯示在地圖上,正式加入 TREM-net。

到 Discord 通知工程師(外部連結)

之後換了路由器、Wi-Fi 密碼或搬家,按住重設按鈕約 5 秒,再用 ExpTech Home 重新設定;搬家時也請通知 ExpTech 更新安裝地址。

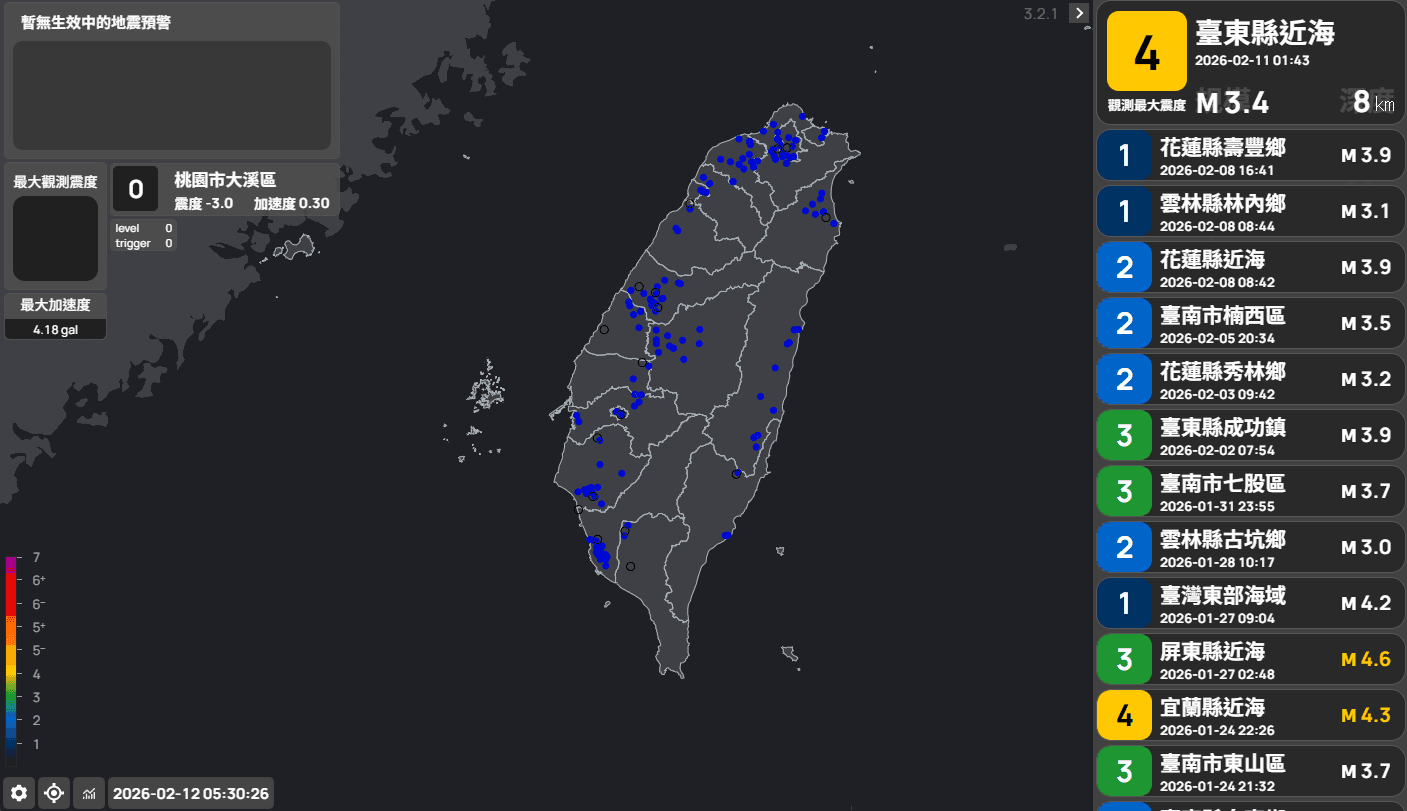

上線後的畫面:測站顯示在全臺測站地圖上

防災資訊整合平台

DPIP

測站上線後,資料會用在 DPIP 的即時震度。DPIP 是 ExpTech 的防災 App,地震速報、即時震度、地震報告、天氣與雨量、颱風與災害示警,都在同一個 App 裡。

  • 即時告警
  • 無廣告
  • 省電高效

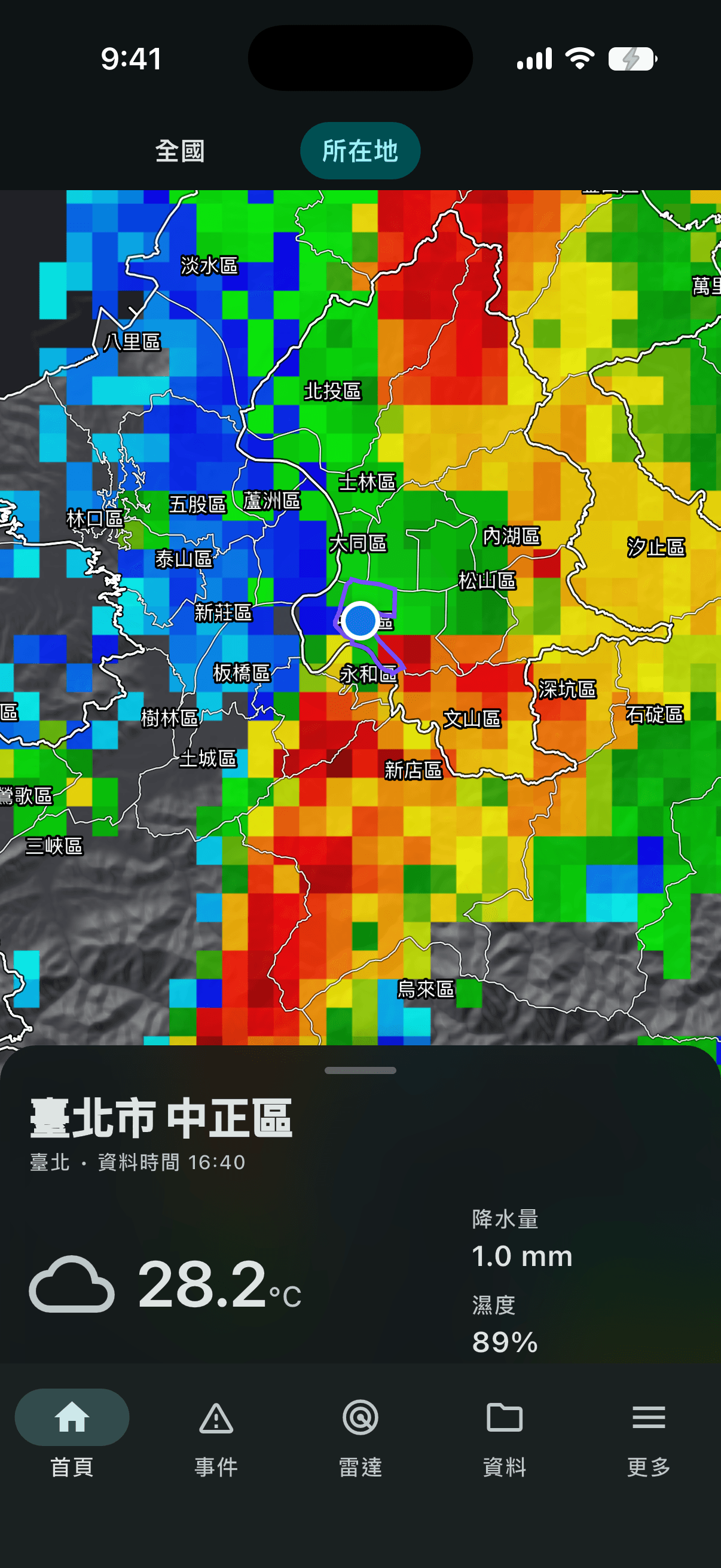

DPIP 主畫面:所在地的雷達回波地圖與即時天氣
